【摘要】 通过对CH孔的使用优点、设计原则及加工方面进行分析，为解决模具制造过程中的冲压尺寸精度问题提供了方向，并说明了CH孔是贯穿模具制造始终的定位基准系统。

1  引言

CH孔（研磨工艺孔）用于解决模具制造过程中制件尺寸精度问题，模具CH基准孔角度、位置设计不合理，会导致制件研合不到位、制件合格率低等问题，导致模具调试整改、周期延长，所以CH孔在模具制造及调试起着重要的作用。

2  CH孔定义

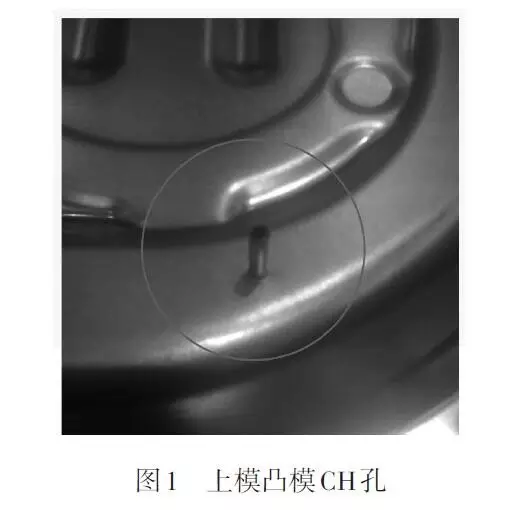

（1）在模具开发工艺方案基本确定后，需确定CH孔的位置，CH（Check hole）孔中文名称为研磨工艺孔，是一种板料的定位方式，随着现代数控加工能力水平的提高，理论上是不需要CH孔定位的，但是在实际加工过程中，受到诸如时效变形，加工装配精度等因素影响时，CH孔可使制件定位更加可靠，如图1所示。

3  CH孔使用优点

CH孔在模具开发使用过程中，具有以下优点：

（1）冲制简单，在修冲模中顺便冲出，不需增加工序内容。

（2）CH孔一般不布置在制件型面上，可以在后续的修冲工序中将工艺孔修掉，若结构受限时，也可以将CH孔布置在制件型面，待正式生产时，只需将冲制CH孔用的凸模拆下即可。

（3）CH孔不仅可在制件冲压过程中起定位作用，在模具研配调整阶段也可以做型面和轮廓的研配基准。

（4）CH孔用于解决模具制造过程中的冲压件尺寸精度问题。

a.回弹和制件变形等原因引起的在前后工序中制件定位困难的时候，通过CH孔可以准确的使冲压件符型。

b.成形后制件发生变形时，可以通过CH孔确认制件是否变形和变形量。

（5）模具制造中因制件设变而引起的模具修改作业时，通过CH孔可以进行准确的定位。

（6）夹具调试时因外板的定位有一定的困难，可以通过CH孔对夹具进行调试。

因此，可以说CH孔是贯穿模具制造始终的定位基准系统，使用CH孔，保证了模具各制造阶段的基准一致性。

4  适用的制件

（1）设定在所有制件的所有工序及板料检验。

（2）一次制取多个制件的情况下，各个制件分别设定。

5  CH孔使用方法

基本上是在拉伸工序（或切边工序）在板料上冲孔，后续的每道工序都在相同的位置加工孔，以此孔为基准，在下模打入销钉，以使两道工序的板料形状吻合。

6  CH孔的设置原则

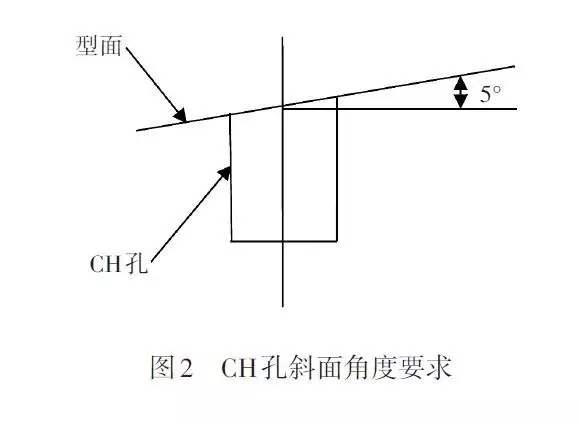

（1）以拉伸工序为基准，型面倾斜角度在5°以内的位置[1]，不得已的情况下斜面角度≤10°），具体如图2所示。

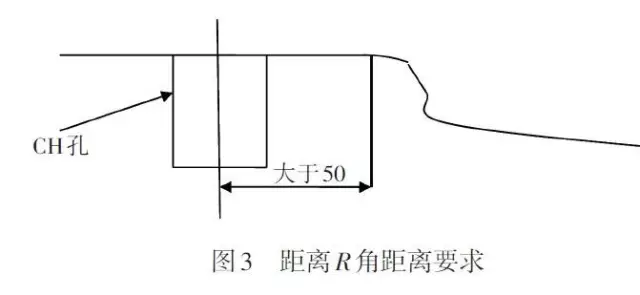

（2）距离外板形状变化部位（R截止点）50mm以上的位置，具体如图3所示。

（3）距成形加工部位（曲线部分）的R截止点80mm以上的位置。

（4）各CH孔尽量配置在中心线方向的直线上，特殊情况下，不能保证CH孔间距，可设置成对角形式，原则上两个孔的距离设置的越远越好。

（5）设置在全序中一直是平面的部位，不得已的情况下设置在全序中发生平面最多的位置。

（6）设置在制件不变形和不影响制件成形的部位。例：避免设置在产生回弹、褶皱、开裂、侧壁鼓起、拉伤的部位。

（7）不要设置在压料面上和凸模的分模线附近。

（8）在一个模具中同时生产2个制件的时候，在每个制件中各使用2个CH孔。

（9）在斜楔模具中一般不能设置在双动斜楔滑动部位和旋转斜楔旋转部位。

（10）如果后工序制件有旋转，要尽量放在旋转轴上，同时保证后序CH孔方向与拉伸序的CH孔方向保持一致。

（11）设置孔的数量。一般顶盖外板为3个，侧围外板3~4个，前地板、后地板4个，其他制件2个，对合并件2:2个。

（12）CH孔公差标准。孔的大小一般为Φ6mm，公差标准为0~0.2mm，孔位公差标准为±0.05mm，孔间距±0.1mm。

7  加工工序

（1）原则上在拉伸工序冲孔，下述情况除外：两次拉伸的情况下（门内板等），分别在两工序加工。原因：制件需二次拉伸的情况下，由于第二次拉伸才能保证制件形状，所以第一次拉伸不必冲孔，但是为了确定板面的偏移情况，所以第一次拉伸也冲孔。

（2）货箱内外板等“L”形的钣金件，拉伸工序与修边工序冲压方向变化大的情况下，可以在切边工序冲CH孔。

8  设计模具结构

（1）拉伸工序基本上在下凹的一侧（拉伸模的凹模侧）开销钉孔。单动模：凹模在上侧；双动模：凹模在下侧。

（2）后续工序（包括二次拉伸）使用Φ10.0mm球锁式凸模。

（3）后续工序制出安装销钉的平台，压料板一次尽量直接铸出销钉，避让结构。

（4）不能设在双动侧冲活动滑块的凸模型面上。

（5）拉伸凸模的CH孔位置，不能有立筋，不得已的情况下，在CH孔位置设立筋的情况下应设置漏废料用空刀

（6）填堵拉伸模具的CH孔作业标准。填堵CH孔的原因：成形时冲CH孔，使工序件发生变形，所以要填堵CH孔，要求填堵采用螺塞标准件，与模具材料相同。

9  结束语

CH孔作为整个模具加工制造及调试的定位系统，是提升冲压件精度提升的一个因素，所以在模具行业是不容忽视的。要求在模具验收过程中，也需要把CH孔作为一个重点项目来验收。
